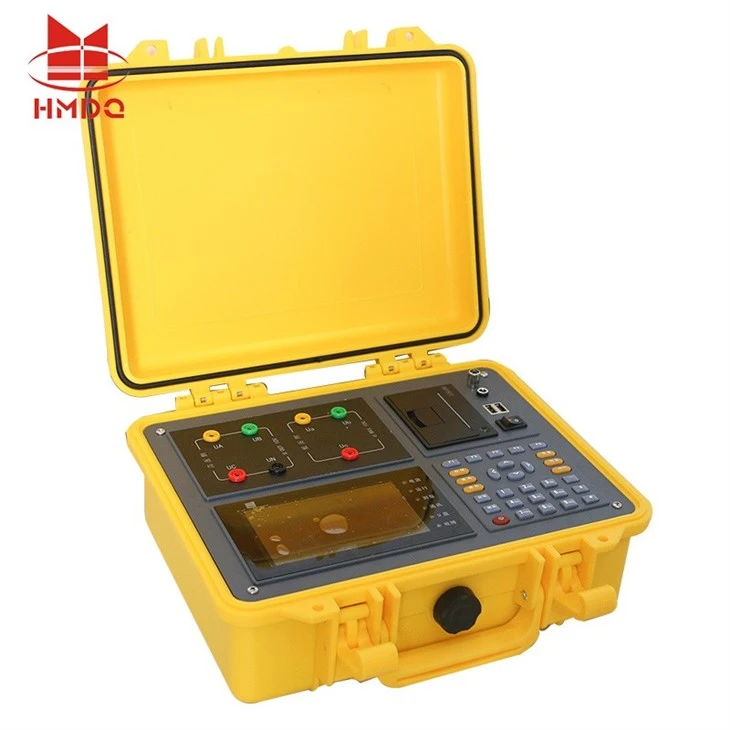

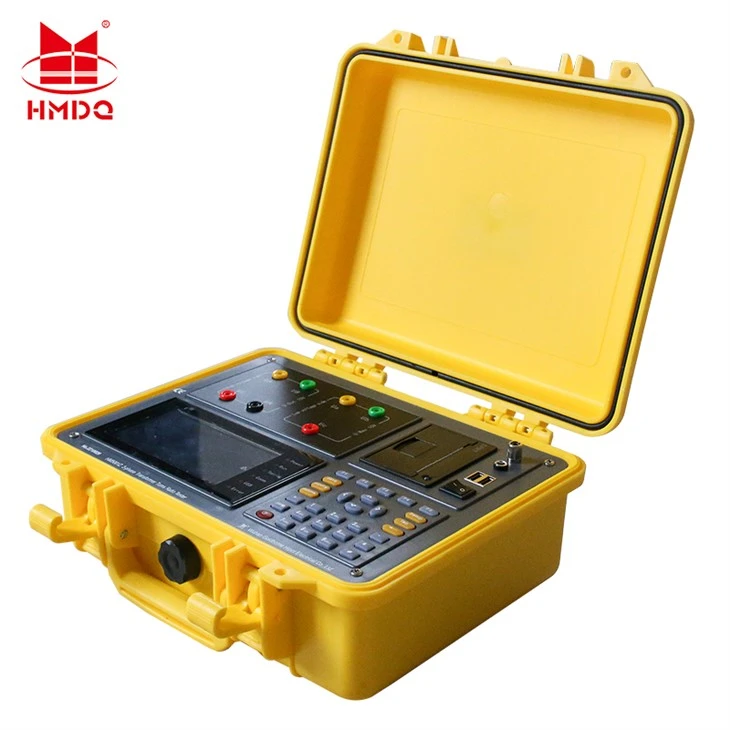

1.ממשק LCD

1.1. ממשק התפריט הראשי כפי שמוצג באיור 1.

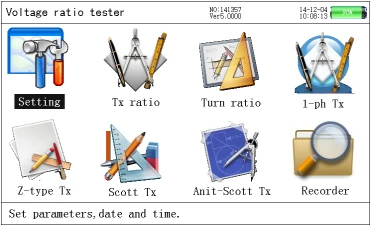

איור 1. תפריט ראשי

כאשר הבוחן מופעל, התפריט הראשי יוצג כפי שמוצג באיור 1.

יֵשׁ8 אפשרויות פונקציה, כלומרהגדרת פרמטר, TTR תלת-פאזי, תלת-יחס סיבובים, שנאי- חד פאזי, שנאי מסוג Z-, שנאי סקוט, שנאי אנטי-סקוט, נתוני היסטוריה, אשר ניתן לבחור על ידי לחיצה על "↑", "↓", "←", "→", והפריט הנבחר יוצג בהדגשה, ולאחר מכן הקש "Enter" כדי להיכנס לפונקציה המתאימה; פרמטרי מצב מוצגים בחלק העליון של המסך, כולל מספר גרסת התוכנית, תאריך, שעה וכו'. משרעת מתח וקיבולת שיורית של הסוללה הפנימית מוצגים בחלק העליון של המסך בו-זמנית, על מנת שהמפעיל יוכל לצפות במצב סוללת המכשיר בכל עת. במקרה שימצא סוללה עם מתח לא מספיק, הוא יכול לטעון אותה בזמן; סרגל ההנחיות ממוקם בתחתית המסך, שמטרתו לספק הנחיות הפעלה פשוטות למשתמש, כך שהמשתמש יוכל להפעיל אותו בצורה נכונה.

2. מסך הגדרת פרמטרים

לחץ על הפונקציה "הגדרת פרמטרים", היכנס למסך של הגדרת פרמטר בהתחלה, כפי שמוצג באיור 2.

יש להגדיר את הפריטים במסך הגדרת הפרמטרים, כוללים מספר דגימת בדיקה, יחס סיבובים מדורג, כמות הקשה, רמת הקשה שווה, הגדרת תאריך, הגדרת זמן וכו'. פס ההנחיות ממוקם בתחתית ה-LCD, כדי להנחות את המפעיל כיצד לפעול. בממשק כפי שמוצג באיור 4, לחץ על "↑" ו- "↓" כדי להזיז את הסמן; לחץ על "Enter", ואז הצבע של הפרמטר הנבחר ישתנה, בשלב זה הקש על מקש הספרה כדי להזין את הפרמטרים הנדרשים ולחץ על "Enter", פרמטר ההגדרה ייכנס לתוקף והצבע של פריטי הפרמטר יחזור לקדמותו; לאחר הגדרת הפרמטר, לחץ על "יציאה" כדי לחזור. המשמעות והתפקוד של כל פריט פרמטר הם כדלקמן:

מספר מדגם בדיקה:מספר השנאי (לבדיקה), ניתן להזין בו לא יותר מ-6 ספרות.

TTR מדורג:בהילוך מדורג, ערך יחס סיבובי המתח של השנאי (שיבדוק) בצד המתח הגבוה ובצד המתח הנמוך.

רמת הקשה שווה:אחוז מתח מווסת בכל הילוך של שנאי.

הגדרת תאריך:כדי להגדיר את התאריך הנוכחי.

הגדרת זמן: להגדרת השעה הנוכחית.

3. בדיקת יחס סיבובי שנאי תלת-פאזיים

איור 3. מסך הנחיות לחיבור בדיקת TTR תלת פאזי

הגדר פרמטר לפני בדיקת יחס סיבובי שנאי תלת פאזי. לחץ על "קבע" או בחר בפריט "הגדרת פרמטרים", ולאחר מכן לחץ על "Enter" למסך הגדרת הפרמטר, לאחר הגדרת הפרמטר, לחץ על "יציאה" כדי לחזור לממשק התפריט הראשי, בחר בפריט "בדיקת יחס סיבובי סיבובים תלת פאזיים של שנאי" והקש "Enter" למסך הנחיות החיבור (כמתואר באיור 3). תרשים חיבור מפורט מוצג על המסך, כך שהמפעיל יכול לחבר חוט לפי התרשים המוצג.

לאחר החיבור, לחץ על "Enter" כדי לבדוק אוטומטית. כאשר הספירה האוטומטית של הבדיקה היא עד 57 פעמים, הספירה תיפסק אוטומטית. בשלב זה, הבדיקה הסתיימה ותוצאותיה יוצגו. מסך סרגל ההנחיות ותוצאות הבדיקה מוצג באיור 4.

איור 4. מסך של תוצאות בדיקת יחס סיבובים של שנאי תלת פאזי

לאחר הבדיקה, התוצאה שלו תוצג ב-LCD, כפי שמוצג באיור 6: נתוני הבדיקה מוצגים בצד שמאל של המסך, כולל ערך מתח תלת פאזי בצד HV, ערך מתח תלת פאזי בצד LV, זווית פאזה בין HV תלת פאזי ל-LV (הפריטים לעיל הם הנתונים של תהליך הבדיקה), ערך הקשה הנוכחי של TTR 3 פאזה של כל ערך פאזה של כל פאזה, ערך 3 פאזי של כל שלב TTR תלת פאזי, שיפוט קבוצתי, זמני ספירת בדיקות ומצב בדיקה. דיאגרמות וקטוריות של כל פרמטר וקבוצה של הגדרה מוצגות בצד ימין של המסך, כפי שמוצג באיור 6: כאשר הקבוצה הנוכחית היא נקודת אפס, הזווית והכיוון של דיאגרמת הווקטור בצד HV (ראה איור 3: משולש גדול בטבעת החיצונית) חופפים לדאגרמת הווקטור בצד LV (ראה איור 6: משולש גדול בטבעת הפנימית). לאחר הבדיקה, לחץ על "שמור" כדי לאחסן את תוצאות הבדיקה. לחץ על "יציאה" כדי לחזור; לחץ על "Enter" כדי לבדוק שוב.
