סקירת מוצר ותרחישי יישומים

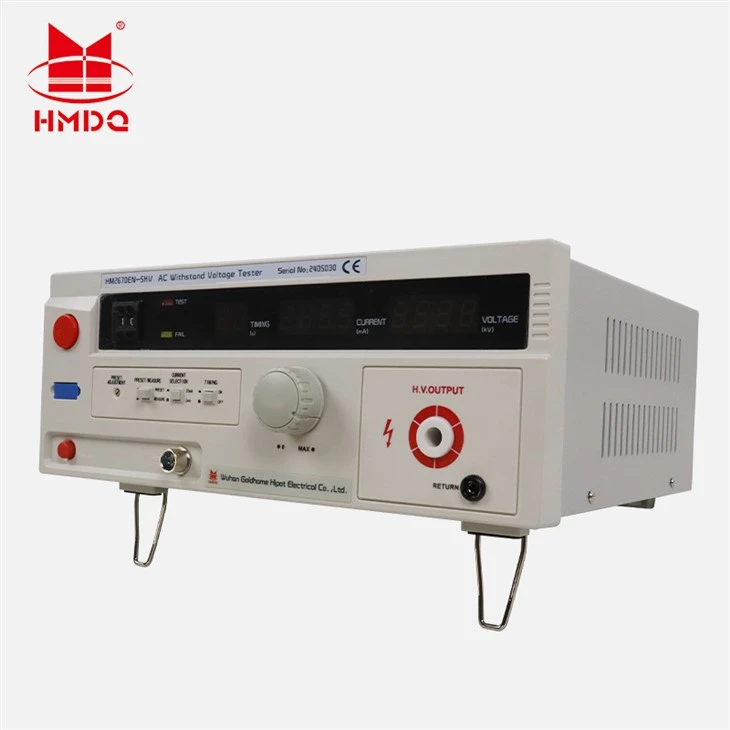

בודק עמידה במתח מסוג HM2670EN הוא מכשיר מדידת בטיחות במתח גבוה AC, בשימוש נרחב במכשירים אלקטרוניים, ציוד אלקטרוני, רכיבים אלקטרוניים, ציוד חשמלי, מכשירי בקליט, גומי, בדיקת מתח גבוה של כבל ומתח גבוה ומנוע, ישים גם למכשירים ביתיים עמידים במבחן מתח.
תכונות ויתרונות המוצר
1. ייצור-מתח גבוה:
מאפיינים: מייצר מתח AC בתדר גבוה-מווסת במדויק (לדוגמה. 50 קילו-וולט, 100 קילו-וולט) מכניסות מתח-נמוכות סטנדרטיות.
2. ויסות מתח וזרם מדויק:
מאפיינים: מאפשר למשתמשים להגדיר מתחי בדיקה מדויקים, זמני עלייה וזמני החזקה בדיוק גבוה.
3. רצפי בדיקה הניתנים לתכנות:
מאפיינים: ציוד בדיקה מודרני יכול לאחסן מספר תוכניות בדיקת פרמטרים מוגדרות מראש (מתח, זמן, מגבלות זרם) המותאמות למוצרים שונים.
4. מנעולים בטיחותיים מקיפים:
מאפיינים: מנגנוני הגנת חומרה ותוכנה משולבים, כולל:
כיבוי זרם יתר: מסיים מיד את הבדיקה אם זרם הדליפה חורג מהמגבלות שצוינו.
הגנת מתח יתר: מונעת מהמתח לחרוג מהגבולות העליונים הבטוחים.
אפס-נעילת התחלה: מבטיחה שמתח המוצא מתחיל תמיד באפס, ומונע עליות מתח.
לחצן עצירת חירום: לחצן ראש פטרייה אדום גדול-מאפשר כיבוי מיידי.
5. מדידה ותצוגה מדויקת:
מאפיינים: מדידה מדויקת והצגת-זמן אמת של
בדיקת ערכי מתח וזרם דליפה.
6. תצוגת מעבר/נכשל:
מאפיינים: משווה אוטומטית תוצאות עם מגבלות מוגדרות מראש ומספק חיווי ברור 'עבר' או 'נכשל' (תצוגה חזותית, מלווה לרוב באות קולי).
תנאי הפעלה
1. מפרטים סביבתיים
|
פָּרָמֶטֶר |
מצב תפעול |
מצב אחסון/הובלה |
|---|---|---|
|
טֶמפֶּרָטוּרָה |
תואר +5 עד תואר +40 |
-20 מעלות עד +70 מעלות |
|
לחות יחסית |
< 80% RH (non-condensing) |
< 90% RH (non-condensing) |
|
גוֹבַה |
פחות או שווה ל-2000 מטר מעל פני הים |
פחות או שווה ל-4000 מטר מעל פני הים |
|
דרגת זיהום |
תואר 2 (תנאי פנים רגילים) |
- |
|
עמדת הפעלה |
אופקי על משטח יציב |
אריזה מקורית מומלצת |
ספק כוח:
מֶתַח:220VAC ±10% או 110VAC ±10% (כפי שצוין)
תֶדֶר:50/60 הרץ ±2 הרץ
קיבולת כוח:דירוג מעגל מינימלי לפי דירוג KVA בודק
הַאֲרָקָה: עכבת - נדרשת < 0.1 אוהם לאדמה
מפרטי פלט:
טווח מתח: 0 עד [Rated kV] מתכוונן ברציפות
דִיוּק: בדרך כלל ±(1.5% קריאת + 0.5% בקנה מידה מלא)
מדידה נוכחית: 0 עד [מדורג mA] עם דיוק ±(2% קריאה של + 0.5% בקנה מידה מלא)
שאלות נפוצות בנושא תחזוקה יומית
Q:מה ההבדל בין בודק תדרים ברשת לבין בודק תדרים גבוהים-? איזה מהם כדאי לי לבחור?
ת: בודק תדר רשת (50/60 הרץ) יכול לדמות מתח רשת בפועל ומתאים לבדיקת איכות פורמלית של ציוד אספקת חשמל. בודקי-תדר גבוה הם קומפקטיים אך נושאים סיכון לעיוות צורות גל. המלצה: בחר בודק תדירות רשת (למשל, GH-AC1000) לבדיקת תאימות, ושמור בודקי תדירות- גבוהים אך ורק לבדיקות{10}}זמניות באתר.
תגיות פופולריות: AC עמידה בודק מתח, סין AC עמידה בודק מתח יצרני, מפעל
מפרט טכני
מתח בדיקה: AC:0.5kV-5kV ±5%
ערך הגדרת זרם דליפה: AC: 0.2-20 (mA) מתכוונן
דיוק הגדרת זרם דליפה: ±5%
הספק פלט: 100VA.
צורת גל פלט: צורת גל סינוס 50Hz
תזמון: 1-99(ים)±5% ידני∞ מתכוונן.
7. מקור מתח: AC:220V±10% 50Hz±2Hz.
8. סביבה:RH פחות או שווה ל-75%RH, טמפרטורה:0 מעלות -40 מעלות.
אין מקור הפרעות אלקטרומגנטיות חזק בסביבה, אין כמות גדולה של אבק וגז מאכל, אוורור טוב.
9. אובדן חשמל: ניקוז חשמל שקט ＜30VA.
